1. Hệ thống cảnh báo lũ sớm bao gồm các thành phần:

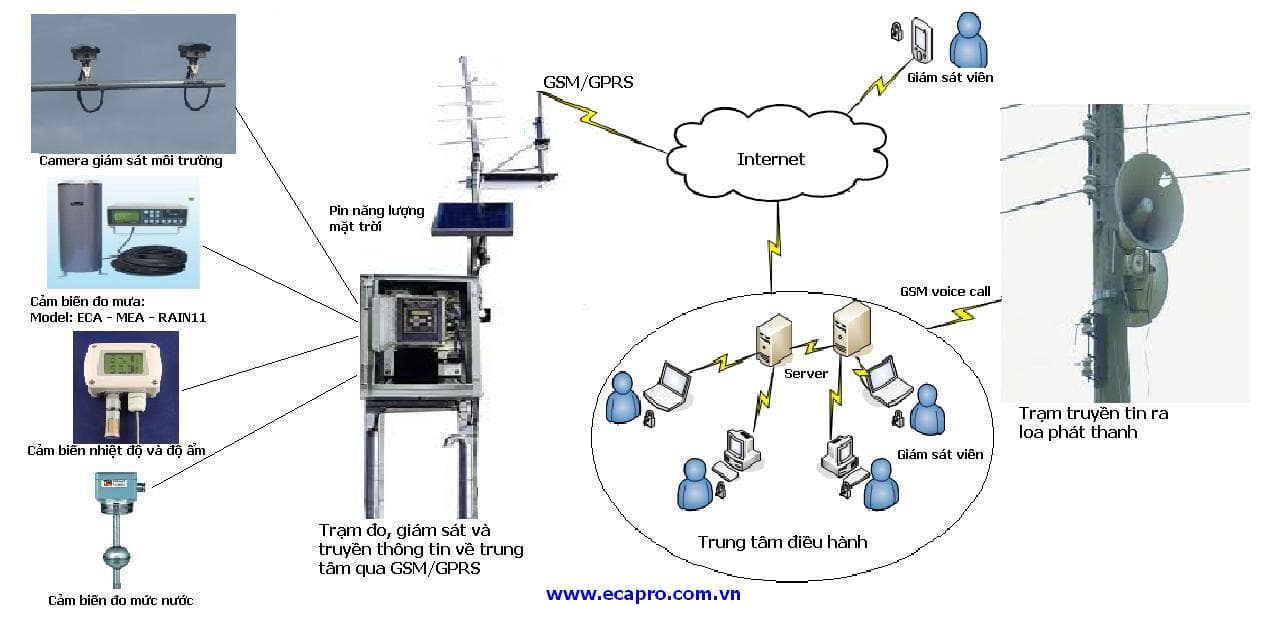

Hệ thống đo lường bao gồm:

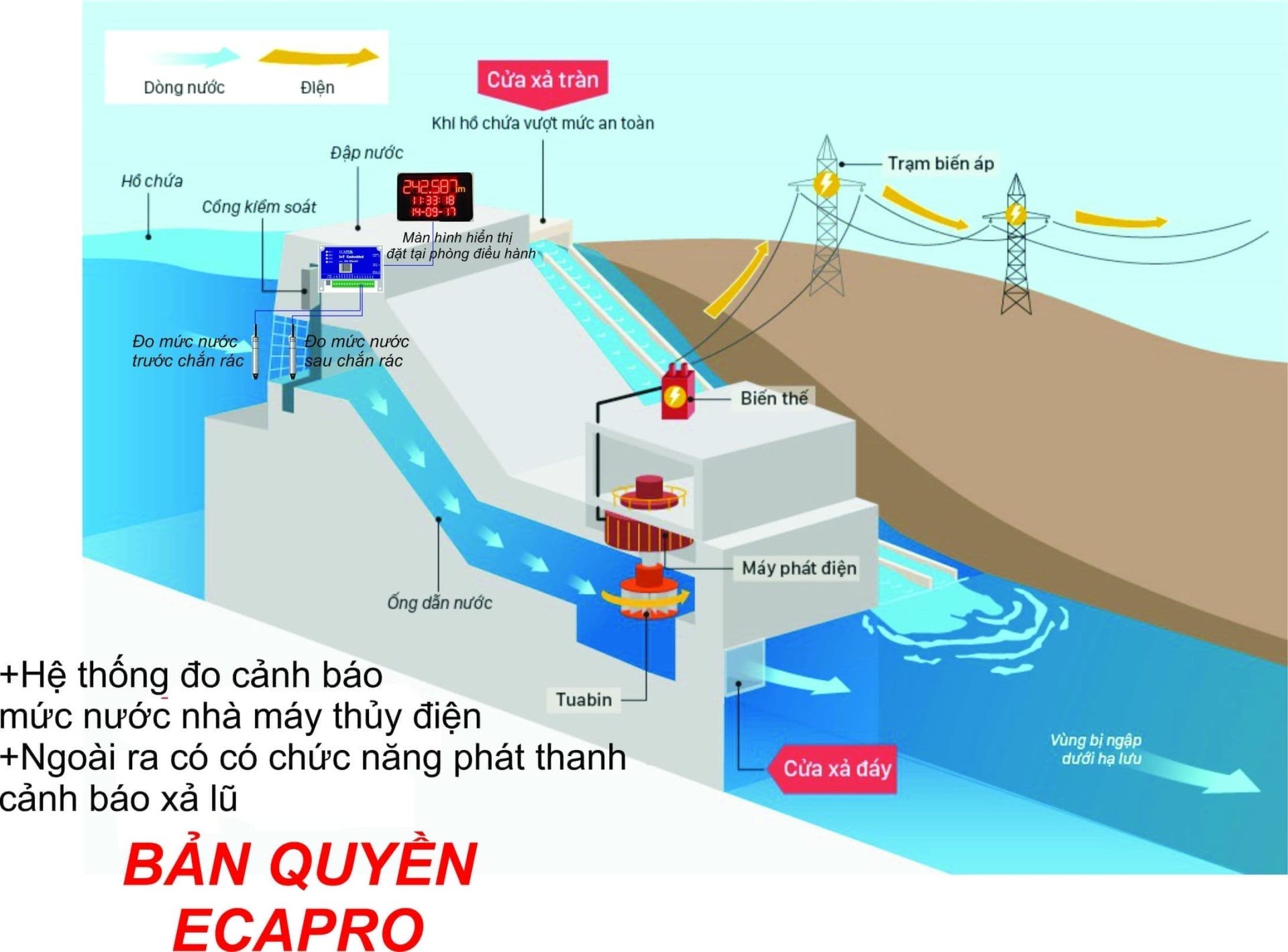

- Đo mức nước hồ tại thượng lưu và hạ lưu, đo trước lưới chắn rác và sau lưới chắn rác, tính toán các độ lệch cao độ mức nước giữa thương lưu và hạ lưu. Dải đo tùy chọn với dải đo 0-20 mét, sử dụng cảm biến đo mức nhúng chìm, tím hiệu ra dạng dòng 4-20mA.

- Đo lượng mưa dạng trao lật, tín hiệu ra dạng xung, tổng hợp dữ liệu đo lượng mưa theo giờ, đo theo ngày, đo theo trận mưa…

- Việc đo 2 thông số trên đều được kết nối với bộ trung tâm ECA-GPIs6.6DA và truyền dữ liệu về phần mềm quản lý tập trung hoặc truyền về dữ liệu đám mây qua 3G hoặc mạng internet có dây.

- Dữ liệu đo cũng có thể truyền đi cảnh báo qua SMS tới trực tiếp bộ phát thanh cảnh báo lũ để phát cảnh báo ở các khu vực dân cư, đồng thời nhắn tin SMS đến người quản lý.

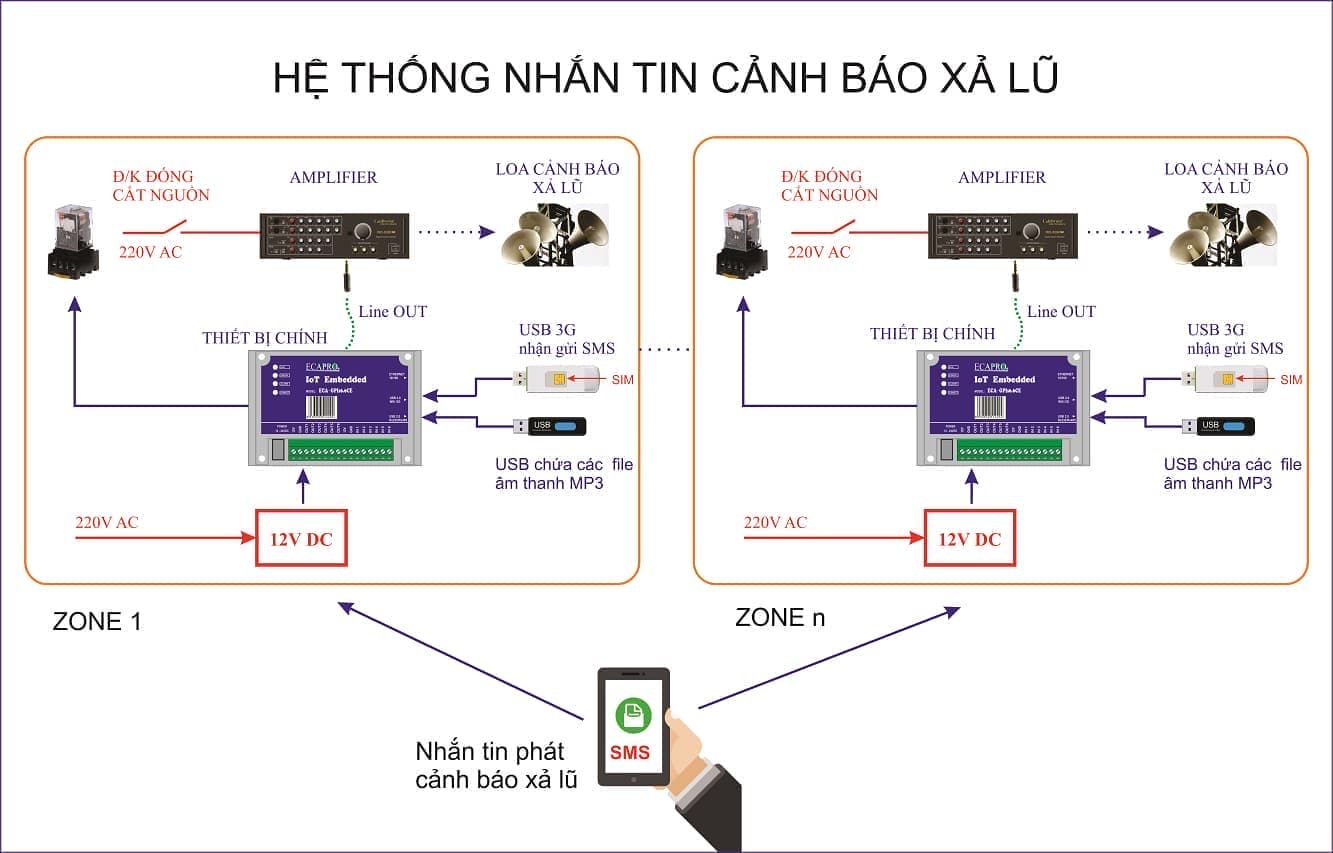

Hệ thống phát thanh cảnh báo lũ:

- Hệ thống này gồm các thành phần như: Loa công suất lớn để phát được âm thanh tới hàng km, amply phục vụ việc khuếch đại âm thanh, bộ nguồn UPS phục vụ lúc mất điện, bộ trung tâm ECA-GPIs6.6CE có USB3G và thẻ nhớ chứa các file âm thanh mp3 đã được ghi âm sẵn để phục vụ việc phát thanh.

- Thiết bị trung tâm ECA-GPIs6.6CE nhận tin nhắn SMS để ra lệnh phát file âm thanh, có thể phát nhiều file âm thanh 1 lục, có thể phát lặp lại nhiều lần đều phụ thuộc vào cú pháp tin nhắn SMS.

- Thiết bị cũng có các tin nhắn phản hồi để biết được trạng thái hoạt động của hệ thống phát thanh, hoặc khi đã phát hết file âm thanh.

- Thiết bị lưu lại các lịch sử liên quan đến việc phát âm thanh cảnh báo để truy xuất lúc cần thiết.

Mô tả về hoạt động của hệ thống:

- Có phát nhiều file âm thanh chỉ bằng 1 tin nhắn SMS, các file sẽ được chạy lần lượt. Khi thực hiện xong công việc phát thanh thì thiết bị sẽ có tin nhắn SMS thông báo hoàn thành công việc, thống báo cả thời gian đã phát bao nhiêu phút.

- Các sự kiện phát cảnh báo được lưu lại trong thiết bị nhiều năm, có thể truy xuất vào xem lịch sử các lần phát cảnh báo.

- Khi thực hiện việc phát thanh thì sẽ điều khiển bật role để điều khiển bật nguồn cho amply và khi thực hiện xong việc phát thành thì role sẽ ngắt nguồn của amply.

- Có thể nhắn tin hẹn giờ phát âm thanh và đặt vòng lặp lại phát thanh đó sau bao nhiêu giờ.

- Các file được lưu trữ trong USB 8GB dạng file mp3.

- Ngoài việc cài đặt bằng tin nhắn SMS thì có thể cài đặt trên web của thiết bị thông qua truy cập vào trình duyệt web và ip của thiết bị.

- Sử dụng thêm micro cho phép phát thanh thông báo trực tiếp khi có người trực.

- Sử dụng thêm màn hình bàn phím ECA-HMI420 cho phép chọn bài phát trực tiếp trên màn hình này.

- Sử dụng thêm nguồn dự phòng UPS cung cấp nguồn nuôi cho thiết bị trung tâm, amply, loa khi mất điện vẫn phát thanh cảnh báo được.

Các công trình cho Thủy Điện đã triển khai:

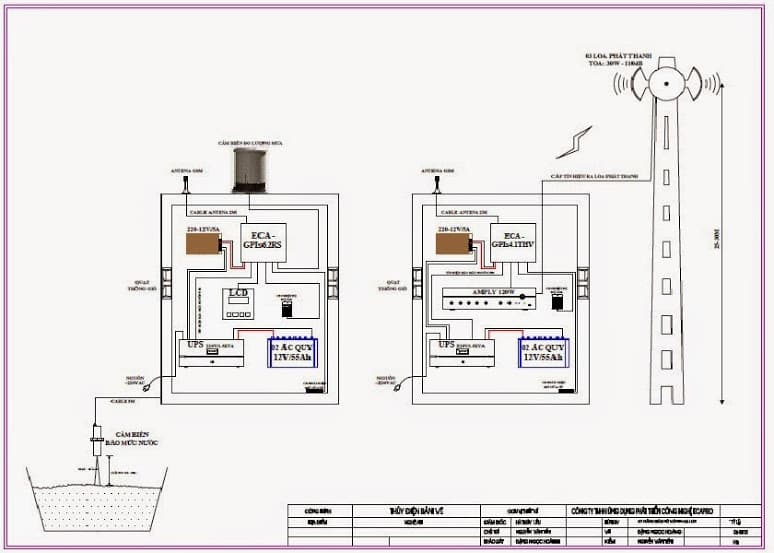

- Thủy Điện Bản Vẽ: “Hệ thống phát thanh cảnh báo lũ”, sử dụng model: ECA-GPIs6.6CE

- Thủy Điện Thác Bà: “Hệ thống phát thanh cảnh báo lũ”, sử dụng model: ECA-GPIs6.6CE

- Thủy Điện Tà Cọ: “Hệ thống giám sát mức nước qua mạng GSM/Internet, trước lưới và sau lưới chắn rác”, sử dụng model: ECA-GPIs6.6CE

- Thủy Điện Nậm Công 3: “Hệ thống giám sát mức nước qua mạng GSM/Internet, trước lưới và sau lưới chắn rác”, sử dụng model: ECA-GPIs6.6CE

- Thủy Điện Suối Sập 3: “Hệ thống giám sát mức nước qua mạng GSM/Internet, trước lưới và sau lưới chắn rác”, sử dụng model: ECA-GPIs6.6CE

- Thủy Điện Nậm Chiến 2: “Hệ thống giám sát mức nước và đo lượng mưa, sử dụng data logger ECA-GPIs6.6DA”

2.Thông số kỹ thuật

3. Ứng dụng

• Phát thanh cảnh báo xả lũ, cảnh báo thiên tai, hỏa hoạn
• Hệ thống âm thanh tòa nhà PA
• Hệ thống báo giờ tự động trong văn phòng, nhà xưởng.
