HỆ THỐNG GIÁM SÁT MÔI TRƯỜNG PHÒNG SERVER SỬ DỤNG ECA-GPIs4.2THs

Đối với các phòng Server nhỏ, diện tích dưới 30m2, sử dụng số lượng cảm biến, đầu báo, điều khiển thiết bị không nhiều, tính năng vừa đủ. Ecapro đưa ra giải pháp phù hợp, tối ưu hóa công năng, tiết giảm chi phí… Đó là sử dụng Bộ điều khiển trung tâm dùng Data Logger ECA-GPIs4.2THs:

1. KẾT NỐI:

+ Kết nối trực tiếp 2 cảm biến nhiệt độ ECA-TEMP1. Hoặc kết nối với 2 cảm biến nhiệt độ và độ ẩm. Dây kết nối tối đa 6 mét. Kết nối thêm cảm biến thông qua Modbus RTU với module ECA-TH485LE hoặc module ECA-TH485MOD, tối đa được 8 thông số đo.

+ Lối vào cảnh báo: Có 4 cổng tín hiệu DI, Cảnh báo cho các đầu báo dạng đầu ra tiếp điểm như: Đầu báo khói, đầu báo nhiệt, đóng mở cửa, mất điện, có điện…

+ Lối ra điều khiển: 2 cổng điều khiển DO, điều khiển dạng Colector hở (loa, đèn còi báo động, quạt), điều khiển thiết bị công suất lớn thì cần có relay trung gian. Không điều khiển được điều hòa.

+ Có 1 cổng kết nối mạng Ethernet, cho phép kết nối mạng Internet, mạng LAN

+ Cảnh báo qua Đèn, còi, SMS, Email, Call nháy máy.

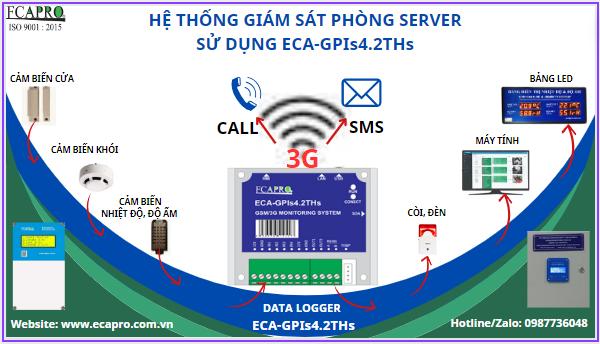

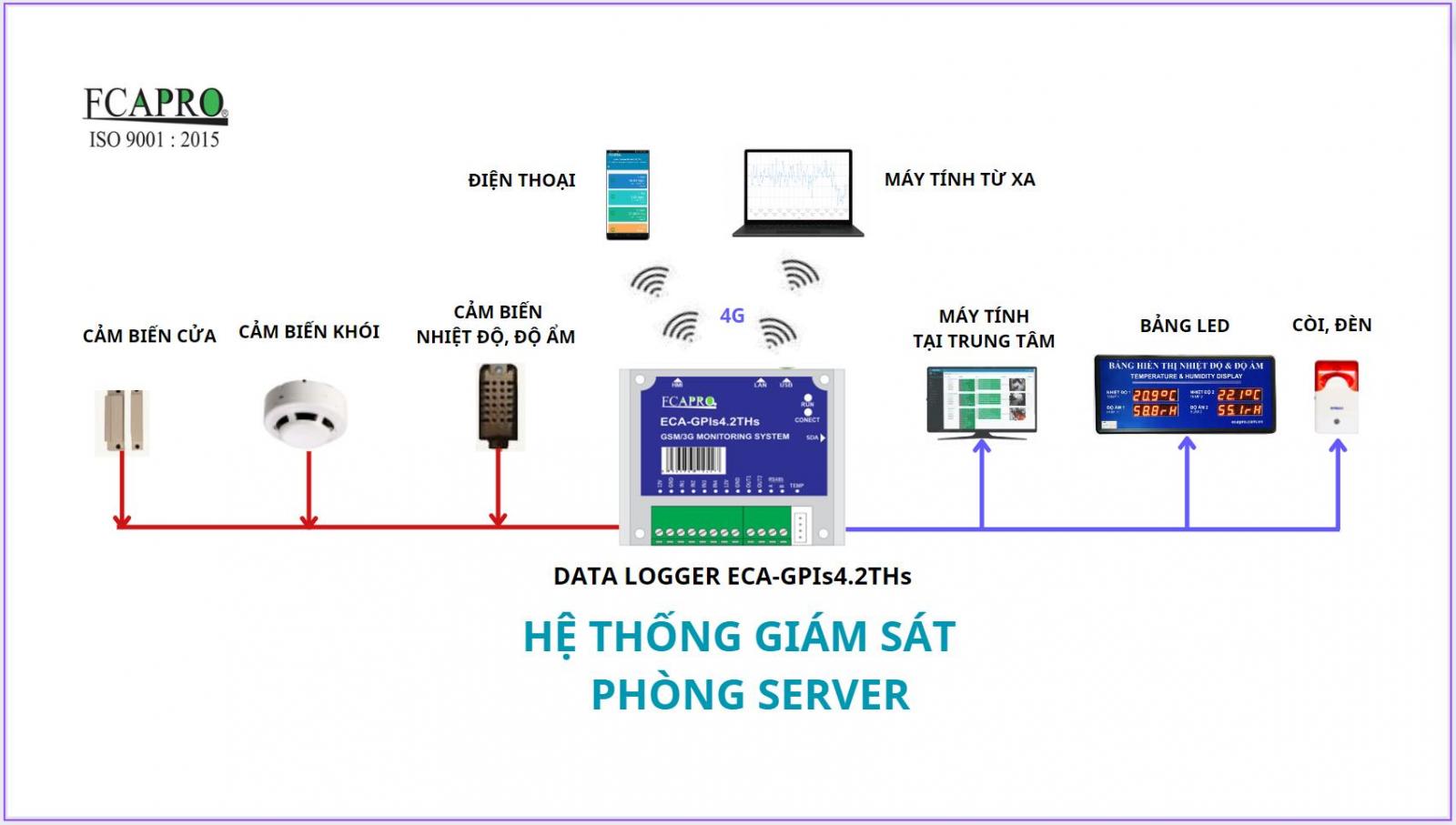

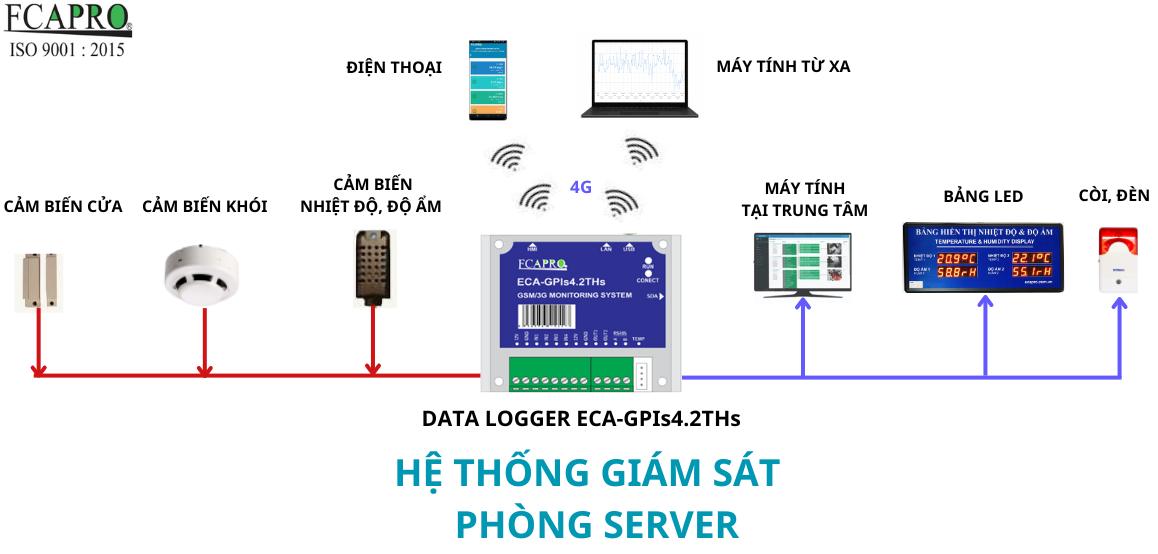

Hình 1: Sơ đồ kết nối của hệ thống sử dụng ECA-GPIs4.2THs:

2. HIỂN THỊ:

+ Loại tích hợp sẵn RS485: Dùng màn hình màu ECA-LCD420 có 1 nút nhấn để chuyển trang hiển thị, Hiển thị trên bảng Led ECA-LED8INC các giá trị nhiệt độ, độ ẩm, thời gian qua kết nối RS485.

+ Loại chưa tích hợp sẵn RS485: Dùng màn hình đen trắng ECA-HMI420 có 4 phím cảm ứng điều khiển. Không hiển thị được trên bảng Led ECA-LED8INC.

+ Hiền thị giá trị đo, trạng thái cảm biến, các cảnh báo, điều khiển IO....qua Giao diện Web HTTP, App Android.

+ Không kết nối được với TV

3. TÍNH NĂNG PHẦN MỀM:

- Phần mềm Web Server, kết nối thông qua IP, có đăng nhập bằng user và password.

- Giám sát, thu thập, xử lý, lưu trữ, truyền nhận các dữ liệu đo đạc một cách liên tục, chính xác và tự động

- Kích hoạt chức năng cảnh báo nếu các giá trị đo vượt ngưỡng được cài đặt

- Thống kê và tổng hợp số liệu thành file Excel để gửi về email cho người quản lý, hiển thị biểu đồ theo thời gian, xuất file báo cáo.

- Lưu trữ dữ liệu bộ nhớ trong 2 năm, có thể lựa chọn thêm dữ liệu đám mây Cloud

- Quản lý, giám sát từ xa thông qua internet bằng điện thoại thông minh, PC, laptop …

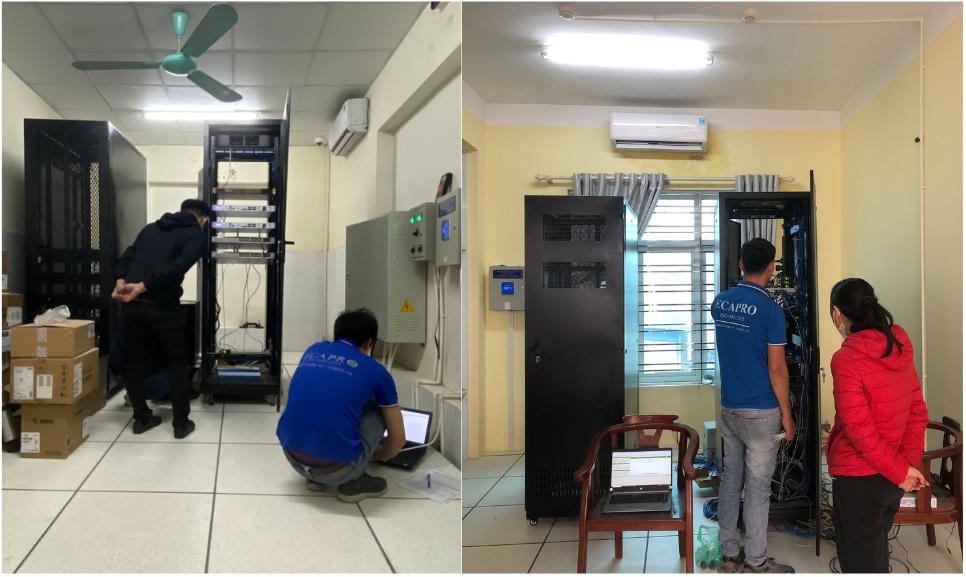

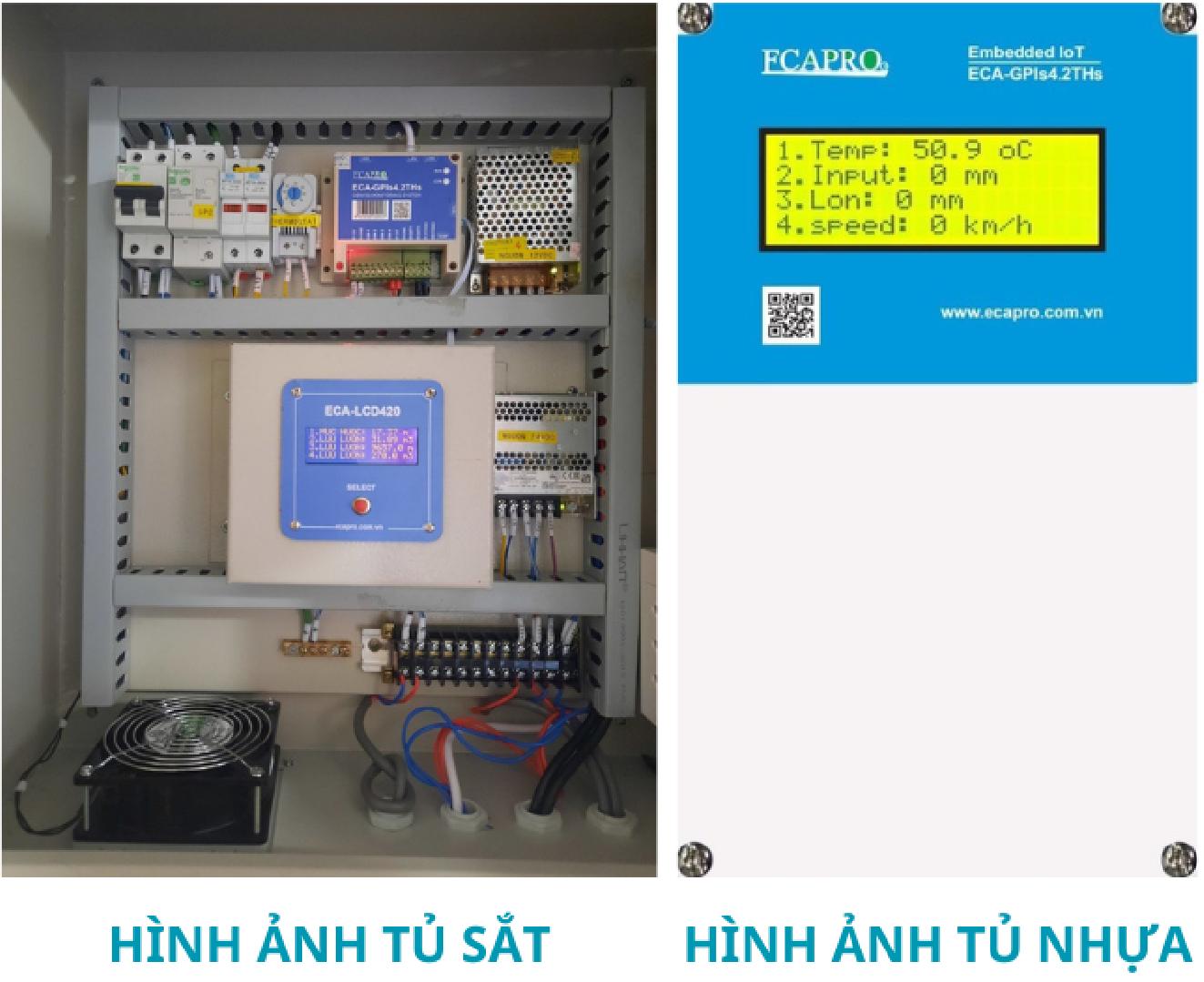

4. HÌNH ẢNH GIAO DIỆN PHẦN MỀM VÀ LẮP ĐẶT:

Giao diện màn hình Home:

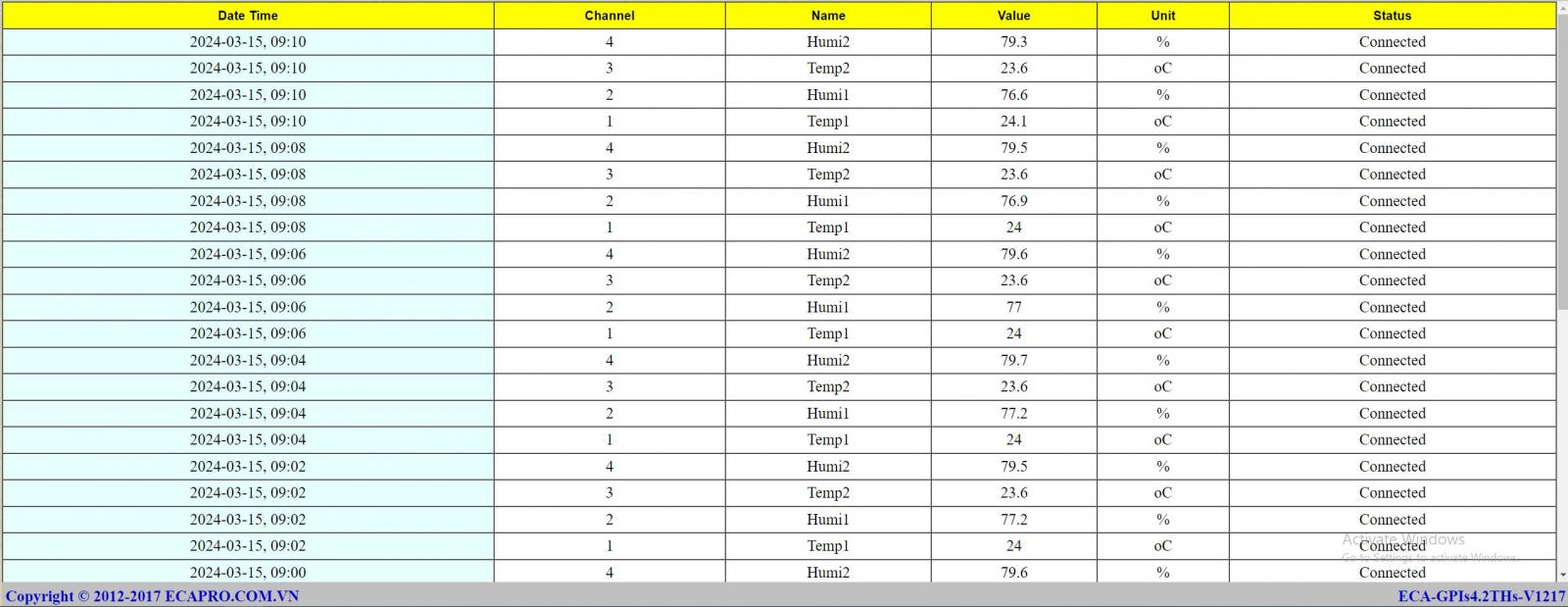

Giao diện History Data

5. KHÁCH HÀNG:

Với nhiều ưu điểm vượt trội Hệ thống giám sát môi trường phòng SERVER đã được nhiều khách hàng là những Đơn vị, Tổ chức, Công ty, Tập đoàn lớn tin tưởng, sử dụng:
